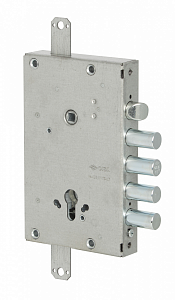

Врезной замок Cisa 56515.48.0

Документация

• Замки Cisa revolution 56515.pdf

Характеристики

Односистемный;
Основной (под дверную ручку);
БЕЗ лицевой планки;
Предусмотрены дополнительные точки запирания (тяги);
Шестеренчатый редуктор, облегчающий вращение ключа (Revolution);
Корпус из оцинкованной стали;
Ригели из никелированной стали, цилиндрические;
Реверсивная защелка (универсальный - подходит для дверей левого и правого открывания) из никелированной стали.

Вес – 2360;
Габаритные размеры - 203х125х30 мм;
Количество ригелей – 4;
Вылет ригелей – 35 мм;
Диаметр ригелей – 18 мм;
Число оборотов – 2;
Межосевое расстояние – 85 мм;
Удаление ключевого отверстия – 64 мм.

Описание

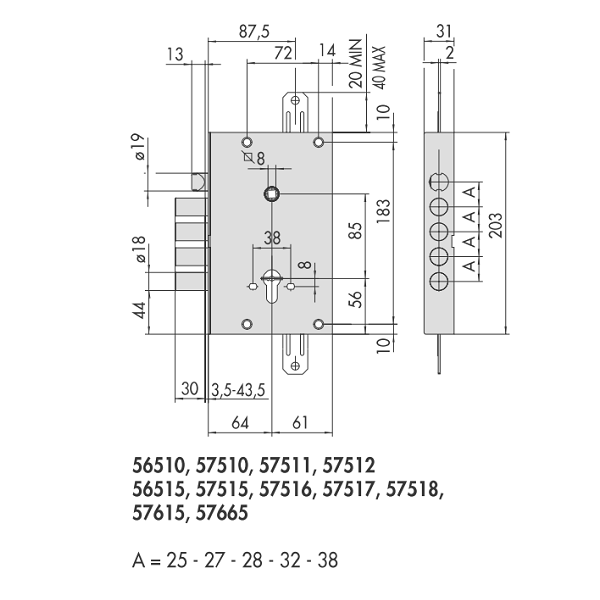

Врезной замок "Cisa" 56515.48.0 редуктор Revolution (шестеренчатый редуктор, облегчающий вращения ключа). Основной дверной замок с защелкой под дверную ручку. БЕЗ лицевой планки (торцевая планка). Механизм секретности - цилиндровый механизм (не входит в комплект). Удаление ключевого отверстия от планки - 64мм. Межосевое расстояние - 85мм. Схема врезного замка в подробном описании

Серия 56515 — врезные замки CISA с цилиндровым приводом и фалевой защелкой, бэксет 48 мм. Стандартный двухригельный механизм: защелка удерживает дверь в закрытом положении при каждом захлопывании, основной ригель запирается отдельным поворотом ключа через евроцилиндр. Межосевое расстояние — 85 мм.

Бэксет 48 мм — промежуточный между стандартными 45 и 50 мм. Этот размер характерен для дверей определенных европейских производителей, у которых шаг стандартизирован под 48 мм. При замене замков на таких дверях использование версии 45 или 50 мм потребует либо пересверливания отверстий под ручку, либо применения переходных планок — оба варианта нежелательны. Поэтому при наличии двери с бэксетом 48 мм нужно заказывать именно эту версию.

Корпус стальной, высота соответствует серии 56000 CISA. Цилиндр под евроформат приобретается отдельно — это дает возможность подобрать личинку нужного класса секретности. Для входных дверей рекомендуется цилиндр с антивандальной вставкой — корпус 56515 конструктивно совместим с усиленными личинками без ограничений по геометрии.

Монтаж в стандартный паз под бэксет 48 мм.
