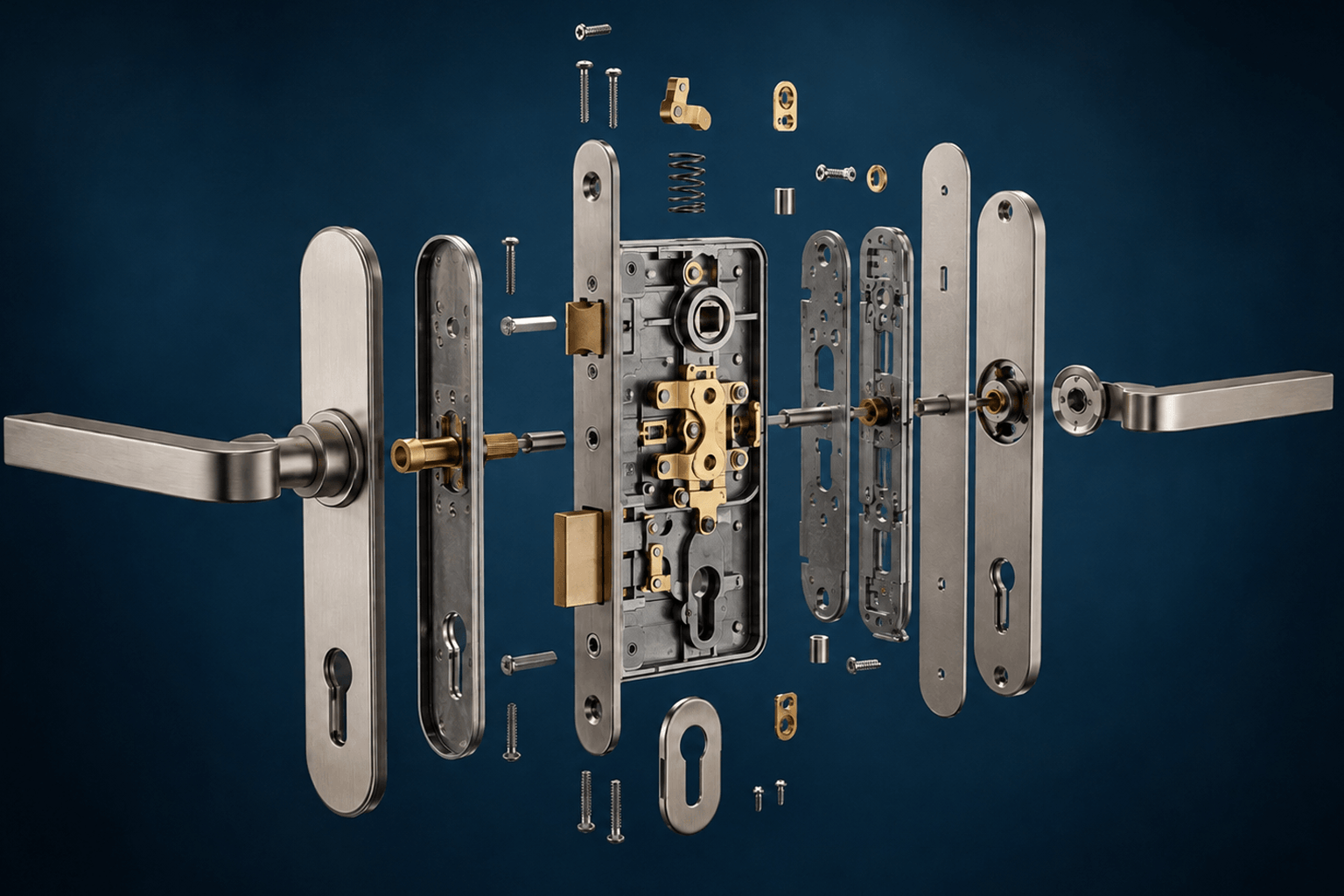

Как разобрать итальянский врезной замок

Mottura, Cisa, Titan, Prefer, а еще Mul-T-Lock, который вообще-то израильский, но широко продавался в Европе — эти замки нередко стоят на дверях, установленных в девяностых и двухтысячных. Механика у них надежная, но собрана иначе, чем у привычных отечественных аналогов, и это первое, что нужно знать до начала разборки.

Что особенного в итальянских замках

Итальянские производители много лет вкладывались в защиту от вскрытия, и это сказалось на конструкции напрямую. У многих моделей нестандартный порядок снятия деталей, скрытые фиксаторы, необычное расположение стопорного винта цилиндра.

Есть и вторая особенность — качество металла и точность подгонки. То, что в обычном замке выходит с легким усилием, тут порой требует терпения.

Принцип при этом один для всех моделей: сначала фурнитура, потом цилиндр, потом лицевая планка, и только в последнюю очередь корпус.

Шаг 1. Схема или инструкция

Прежде чем браться за отвертку, поищите документацию на конкретную модель. Mottura, Cisa и другие крупные бренды публикуют схемы на сайтах и на YouTube. У некоторых моделей стопорный винт цилиндра стоит совсем не там, где его ждешь, а ручка снимается в нестандартном порядке.

Модель неизвестна? Осмотрите замок: артикул обычно выбит на корпусе или лицевой планке.

Шаг 2. Декоративные накладки

У итальянских замков часто есть длинные декоративные накладки, закрывающие весь механизм ручки. Держатся они на скрытых винтах или защелках. Ищите торцевые отверстия по краям накладки, в них прячется крепежный винт — шестигранник на 3 или 4 мм вставляется сбоку и откручивает фиксатор.

На части моделей накладка накручена по резьбе, крутите против часовой стрелки. На других она просто тянется на себя после нажатия скрытой кнопки или снятия боковой заглушки.

Шаг 3. Ручка

Итальянские ручки чаще держатся на сквозных болтах или на евроцилиндровом методе крепления. После снятия накладки болты видны: откручиваете, ручки снимаются с обеих сторон.

На Mottura и части моделей Cisa ручка бывает дополнительно закреплена небольшим винтом снизу — его легко не заметить с первого раза, проверьте отдельно.

Шаг 4. Цилиндр

Главное отличие от бюджетных замков именно здесь. Стопорный винт цилиндра у итальянских моделей часто спрятан не на лицевой планке, а внутри корпуса, и доступен только после снятия ручки и розетки.

Найдите небольшой винт с торца механизма или сбоку корпуса, открутите на 2–3 оборота. Ключ в скважину, поворот на нужный угол — 30, 45 или 60 градусов в зависимости от модели — и цилиндр тянется на себя.

Не выходит сразу? Пробуйте разные углы поворота ключа. У замков с кулачком, требующим точного положения, угол здесь критичен, и с первого раза можно не попасть.

Шаг 5. Планка и корпус

Лицевая планка снимается стандартно, 2–4 болта на торце двери. После этого корпус вытягивается из паза.

Итальянские замки нередко сидят очень плотно из-за высокой точности изготовления, так что тянуть с усилием не стоит — рискуете погнуть лицевую планку. WD-40 в зазор и несколько минут ожидания решают проблему аккуратнее.

Шаг 6. Внутри корпуса

Здесь снова пригодится схема. У многих итальянских замков секционная конструкция: корпус состоит из нескольких отдельных блоков, и порядок разборки имеет значение. Часть моделей Mottura, например, разбирается не откручиванием крышки, а вытаскиванием центрального блока после снятия боковых фиксаторов.

Работайте над подносом с бортиками, внутри мелкие шарики фиксаторов и небольшие пружины. Потеря одной детали вполне может означать неработающий замок после сборки.

После осмотра и ремонта

Собирайте строго по схеме. Смажьте механизм через скважину немного тефлоновым, графитовым или силиконовым составом, без избытка. Прежде чем ставить замок обратно в дверь, проверьте при открытой двери несколько раз подряд. Прокрутите ключ 15–20 раз. Как должно быть: ключ идет легко, ригель без сопротивления, защелка возвращается мгновенно.

У итальянских механизмов высокого класса при правильной сборке ход очень мягкий, это их фирменная черта. Заедает — значит где-то ошибка. Разберите еще раз и осмотрите каждую деталь по отдельности, не торопясь.

Где искать документацию

На корпусе большинства итальянских замков есть маркировка: название производителя и модели. Смотрите на лицевой планке, крышке корпуса, торце замка. С этой маркировкой на сайт производителя — у Mottura, Cisa, Iseo есть технические листы и взрывные схемы для каждой линейки.

Маркировка стерлась? Поищите замок визуально, по фотографиям в каталоге производителя.

Замена цилиндра отдельно

У итальянских замков цилиндры нередко нестандартных размеров. Измерьте длину обеих частей личинки, наружной и внутренней, и запишите как сумму — например 30+45. Большинство итальянских производителей используют европрофиль DIN, но исключения встречаются. У Mottura, Cisa, Iseo есть рекомендованные цилиндры под каждую серию, и покупка у официального дилера надежнее, чем подбор на глаз.

Когда за инструмент лучше не браться

Замки высокого класса — Abloy, Mul-T-Lock, Mottura Defender — сконструированы так, что без специального инструмента разобрать их почти невозможно без риска повредить механизм. Реблокеры, нестандартные крепежные элементы, очень точные допуски — тут проще довериться авторизованному мастеру, особенно если замок дорогой, а причина поломки неочевидна.

Важно помнить

Отдельно стоит сказать про хранение снятых деталей во время работы. Итальянские замки редко продаются с полным набором запасных винтов и шайб, поэтому потерянная мелочь может обернуться поездкой к дилеру за одной-единственной деталью. Разложите все по небольшим емкостям, подписанным хотя бы условно — «цилиндр», «планка», «ручка» — и разборка займет заметно меньше нервов.
